◆ Filter Module
Sytrus에서는 13가지 종류의 필터들을 지원하는 두 개의 필터 모듈을 사용할 수 있다. 필터에서 사용하는 주요한 파라미터들 역시 OP의 모듈레이터 타겟들과 같은 방식으로 다룰 수 있다.
우선, 여러 필터들과 기초적인 세팅을 결정하는 [Filter Controls]를 살펴보자.
◆ Filter Controls
우선, 필터와 관련된 설정이다. 주황색으로 강조된 영역에서는 어떤 필터를 사용할 것인지를 정한다. 필터의 종류는 [Type] 위의 박스를 우클릭, 혹은 드래그하여 선택할 수 있다. 이 곳에 설정된 필터에 따라, 하늘색 박스에 사용자가 오토메이팅 할 수 있는 파라미터가 나타나기도 한다.

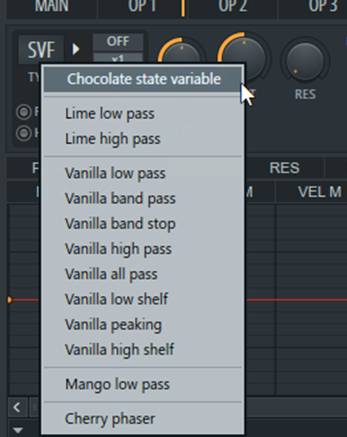

최초로 설정된 필터는 State Variable Filter(SVF)=Chocolate Filter이다 – 세 개의 파라미터가 각각 LP, BP, HP로, 3밴드 EQ로 생각할 수 있다. 그 외의 필터 종류는 오른쪽 사진과 같다.
이전에 필터 종류들을 나열하였으므로, 개별 필터에 대한 부차적인 설명은 생략하였다.
Lime과 Vanilla 둘 모두 각각의 LP와 HP를 갖고 있으며, Lime Low/High pass 는 각각 LP, HP로, Vanilla Low/High pass는 각각 LP2, HP2로 나타난다.

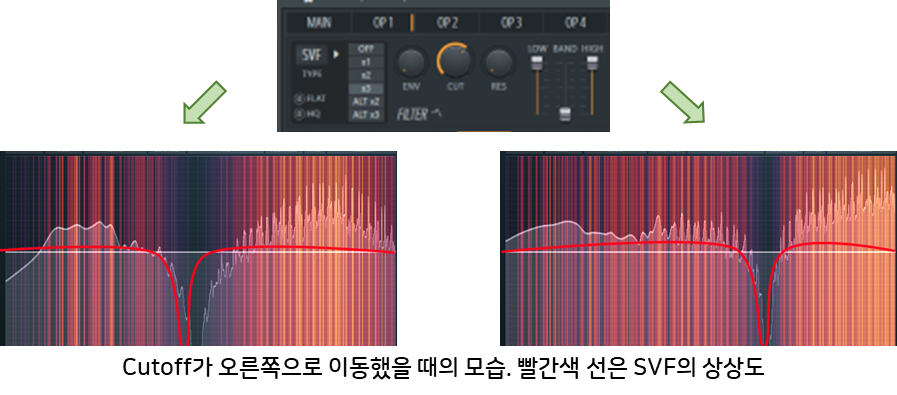

두 종류의 필터는 서로 다른 Slope를 가지고 있다. Slope는 EQ나 필터 등에서 얼마나 급격하게 변화를 줄 지를 의미한다. 자세한 내용은 아래 사진을 참고.
필터 타입을 정하는 박스 옆에는 OFF~ALT x3에 해당하는 파라미터가 있는데, 이는 필터의 Bandwidth를 의미한다.
x1, x2, x3은 각각 12, 24, 36 dB/OCT (옥타브 당 12dB의 소리가 감소함)을 의미하고, ALTx2와 ALTx3은 24, 36 dB/OCT를 의미한다 (단, 위의 방식과는 다른 알고리즘으로 작동한다).
하단의 [FLAT]는 필터의 Resonance 알고리즘을 바꾸며, [HQ]는 필터의 퀄리티를 더 높게 할 것인지의 여부이다. HQ는 44kHz 이상의 샘플 레이트를 갖고, HP 필터를 사용할 때 효과가 나타난다.

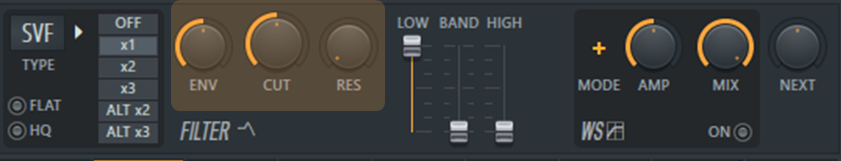

이 부분은 모든 필터가 공통적으로 가지는 속성을 정의한다.
[ENV]는 바로 아래의 [Articular Section]에서 설정한 ENV이 필터에 얼마나 영향을 미칠지를 설정한다.
[CUT]과 [RES]는 각각 Cutoff Frequency와 Resonance의 약자로, 모든 밴드의 위치와 Res를 조절한다. ‘모든 밴드’가 변화함에 주의.

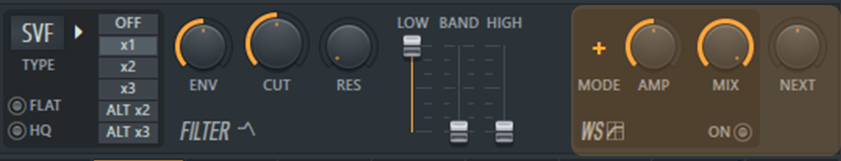

[WS]는 Wave Shaper의 약칭이다. 여러 플러그인을 다루다 보면 한 번쯤 봤을 법한 기능으로, 의도적으로 소리를 왜곡(Distortion)시키기 위해 사용한다.

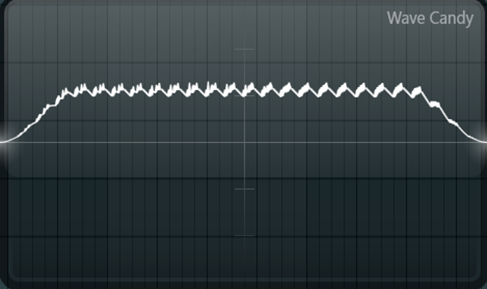

ON 버튼을 눌러 WS 모드를 활성화시키면 아래 사진의 WS를 적용한다. [AMP]는 WS에 의한 소리의 왜곡 정도, [MIX]는 전체적인 Dry/Wet 량을 결정한다.
+ 모양의 [MODE]를 클릭하면 Unipolar/Bipolar 모드로 전환할 수 있다.
Unipolar는 오직 0~100의 값만 갖는 그래프이고, Bipolar는 +/-값을 가질 수 있는 그래프이다. Bipolar모드에서 +값은 아래 사진처럼, 그래프의 오프셋을 상단으로 올려버린다.
마지막으로, [NEXT]는 해당 필터 모듈에서 다음 필터 모듈로 얼마만큼의 소리를 넘길지에 대한 파라미터이다. 만약 60%로 설정되어 있다면, 40%의 소리는 Filter 2의 영향을 받은 채로 출력되고, 60%는 현재 상태로 출력된다.
